902-4065 EAN 7640125695663 Diamètre Longueur Etendue de mesure (mm) 64 300 Résolution jusqu’à (mm) 0.0001 Erreur max. (µm) 1 + (D[mm]/100) µm¹ 3 + (L[mm]/200) µm¹ Répétabilité 2δ (µm) 0.5 1.8 Capacité de rétention (mm) 120 315 Poupée Poupée rotative pour mesures dynamiques Inclinaison pour mes. filetages 30° Vitesse de dépl. axial (mm/s) Jusqu’à 100mm/s Poids max. de la pièce (kg) 10 Poids de la machine (kg) 265 ¹ 20° C ± 1° C Parler à un expert

SYLVAC-SCAN F60T Film Découvrez notre nouvelle gamme de machines à mesurer optiques verticales pour pièces cylindriques/tournées jusqu'à Ø64mm et L500mm SYLVAC Gamme de Scan - Complet Découvrez Sylvac et notre gamme Scan - la solution de mesure ultime pour les pièces cylindriques

Plan Technique Dessin 3D Manuel Certificat Brochure Cliquez ici pour télécharger le dessin technique → Download Cliquez ici pour télécharger le dessin 3D → Download Cliquez ici pour télécharger le Quickstart et le manuel → Non disponible Cliquez ici pour télécharger le flyer →

Optique SYLVAC-SCAN F60T

Q: Livraison standard

Instrument de base Instrument selon données techniques Accessoires : 2x 902-6202, 902-6161, 902-6212 Ordinateur complet avec souris, écran et clavier Système d’exploitation Windows multilingue Logiciel Sylvac Reflex SCAN + Manuel

A partir de :

CHF 68'201.00

Description

Machine optique verticale pour pièces cylindriques jusqu’à ⌀64mm. Avec système d’inclinaison.

Caractéristiques

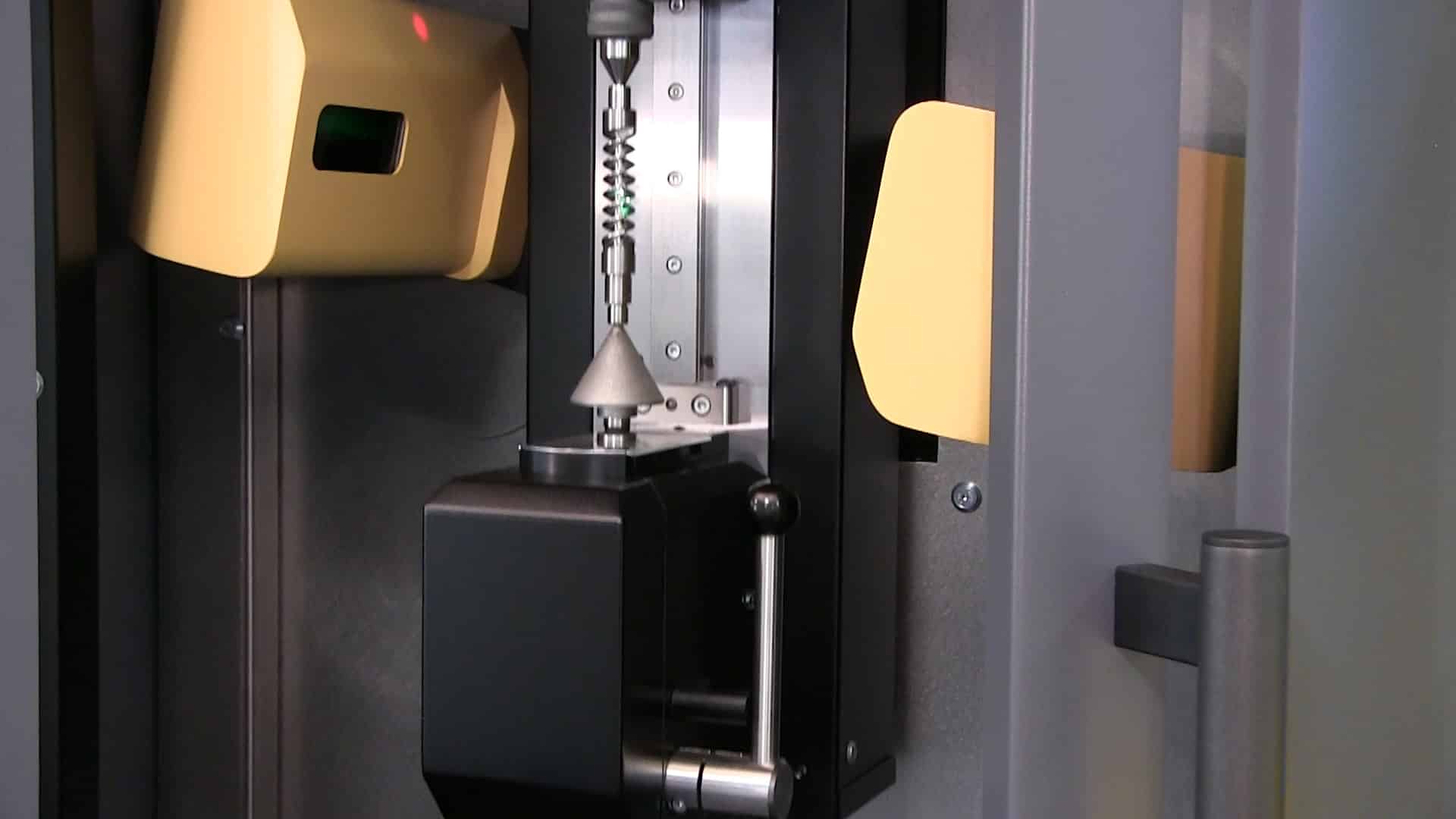

Des économies à tous les niveaux : Notre machine sans contact est conçue pour la mesure des filetages, tout en préservant l’intégrité de vos pièces, ce qui élimine le risque de dommages lors du contrôle qualité. L’une de nos machines peut prendre en charge pratiquement toutes les mesures sur des pièces cylindriques d’une largeur maximale de 64 mm et d’une longueur maximale de 300 mm. La numérisation complète d’une pièce en 2D prenant moins de 3 secondes, vous pouvez réduire le temps d’inspection, minimiser les rebuts et augmenter la productivité globale.
Fonctionnement intuitif : Profitez d’une utilisation facile sur votre lieu de travail grâce au nouveau panneau de commande à écran tactile. L’indicateur LED dynamique et le concept intuitif Reflex SCAN+ fournissent un retour d’information en temps réel sur l’état de la pièce mesurée (GO/NG) et les pièces de l’opérateur. Aucune programmation préalable n’est nécessaire, il suffit d’utiliser un simple bouton tactile.
Précision et efficacité : Faites l’expérience d’une précision exceptionnelle grâce au système optique bi-télécentrique et à la caméra CMOS haute résolution de notre machine sans contact. Elle est équipée d’une poupée mobile de précision avec un standard journalier intégré et protégé, ainsi que d’un système de changement d’accessoires rapide et sans souci. La machine comprend également des capteurs de température intégrés et un système d’inclinaison pour une véritable mesure complète du filetage.
Intégration parfaite : Notre offre comprend le logiciel Reflex SCAN+ et un PC, vous permettant de mesurer sans effort une large gamme d’éléments de manière intuitive. Également disponible avec une configuration ‘Automation Ready’ sur demande, pour une intégration parfaite dans votre flux de travail.

Applications

Distance

Angle

Localisation

Diamètre

Déviation de forme

Industries

Machine-outil

Dispositif médical

Automobile

Aéronautique

Emballage

Assemblage

Vue d'ensemble

	902-4065
EAN	7640125695663
	Diamètre	Longueur
Etendue de mesure (mm)	64	300
Résolution jusqu’à (mm)	0.0001
Erreur max. (µm)	1 + (D[mm]/100) µm¹	3 + (L[mm]/200) µm¹
Répétabilité 2δ (µm)	0.5	1.8
Capacité de rétention (mm)	120	315
Poupée	Poupée rotative pour mesures dynamiques
Inclinaison pour mes. filetages	30°
Vitesse de dépl. axial (mm/s)	Jusqu’à 100mm/s
Poids max. de la pièce (kg)	10
Poids de la machine (kg)	265

¹ 20° C ± 1° C

SYLVAC-SCAN F60T Film

Découvrez notre nouvelle gamme de machines à mesurer optiques verticales pour pièces cylindriques/tournées jusqu'à Ø64mm et L500mm
SYLVAC Gamme de Scan - Complet

Découvrez Sylvac et notre gamme Scan - la solution de mesure ultime pour les pièces cylindriques

Plan Technique
Dessin 3D
Manuel
Certificat
Brochure

	902-4065
EAN	7640125695663
	Diamètre	Longueur
Etendue de mesure (mm)	64	300
Résolution jusqu’à (mm)	0.0001
Erreur max. (µm)	1 + (D[mm]/100) µm¹	3 + (L[mm]/200) µm¹
Répétabilité 2δ (µm)	0.5	1.8
Capacité de rétention (mm)	120	315
Poupée	Poupée rotative pour mesures dynamiques
Inclinaison pour mes. filetages	30°
Vitesse de dépl. axial (mm/s)	Jusqu’à 100mm/s
Poids max. de la pièce (kg)	10
Poids de la machine (kg)	265

¹ 20° C ± 1° C

Instrument selon données techniques

Accessoires : 2x 902-6202, 902-6161, 902-6212

Ordinateur complet avec souris, écran et clavier

Système d’exploitation Windows multilingue

Logiciel Sylvac Reflex SCAN +

Manuel

Cliquez ici pour découvrir nos accessoires →

SYLVAC-SCAN F60T Film

Découvrez notre nouvelle gamme de machines à mesurer optiques verticales pour pièces cylindriques/tournées jusqu'à Ø64mm et L500mm
SYLVAC Gamme de Scan - Complet

Découvrez Sylvac et notre gamme Scan - la solution de mesure ultime pour les pièces cylindriques

Plan Technique
Dessin 3D
Manuel
Certificat
Brochure
